当前位置:首页 >> 硬度计选购指南
硬度计选购指南
硬度计选购指南

硬度计选购指南

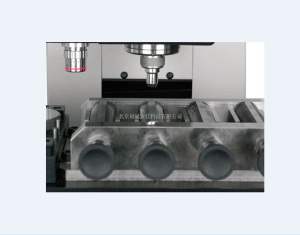

1



   洛氏硬度计

Rockwell hardness




洛氏硬度法是最通用的方法,因为它同时使用穿透性的金刚石锥和穿透性的钢球来测试材料的硬度。

  • 金刚石圆锥只能用于淬硬钢和硬质金属。 不建议低于785N/mm²的硬度。

  • 钢球与较软的材料一起使用。 但请注意,材料越软,滚珠的直径也越大,并且总负载越低。

  • 大直径球压头用于测试塑料材料。

洛氏法还有其他优点:

  • 这是唯一不用光学设备即可进行测量的方法,这意味着这种解决方案可以自动、快速地实现。

  • 这种方法对样品中的缺陷不太敏感。

  • 可以用于测量圆柱,球形或圆锥形样品。

  • 因为测量周期短,所以速度快。

但是,这种测量法也有缺点:

  • 测试负荷范围是有限的。

  • 对于某些材料,如未经处理的钢,仅用这种方法是不够的,必须配以布氏压头,使用更高的测试负荷。

  • 测量精确度取决于压头与试样表面之间的接触。 如果支撑表面上有杂质,在施加测试负载时可能会发生变形,并且测量也可能有误。

  • 这种方法对测试硬质材料不太精确。


    特点:

  1. 测试范围很广。 此方法可用于测试所有类型的材料,无论它们是很软还是很硬。

    这种测试很容易进行。

    计算结果与金刚石金字塔的大小无关。

    同样的压头可以用来测试硬度不同的材料。

    这项技术非常适合实验室测试。

    但是,这种测量法也有缺点:

    1. 这是一个比较耗时的过程,因为表面上的压痕是用光学方法测量的,例如显微镜,这也是可能的误差来源。

    2. 和布氏法一样,样品的表面必须准备好。

    3. 在某些材料上,由于棱锥不均匀分布的测试负载(边缘的负载高于侧面的负载),因此压痕的测量不太清晰。

        测试范围:

    淬火、表面淬火钢,调质、退火钢,冷硬铸件,可锻铸件,硬质合金钢,铝合金,轴承钢,硬化薄钢板等。

A标尺:用于测定硬度超过70HRC的金属(如碳化钨,硬质合金等), 也可测定硬的薄板材料以及表面淬硬的材料。
C标尺:用于测定経过热处理的钢制品硬度。
B标尺:用于测定较软的或中等硬度的金属以及未经淬硬的钢制品。






2



布氏硬度计

Brinell hardness tester




布氏硬度法是工业上最常用的样品硬度测试技术。 为了标记样品的表面,此测试方法使用钢珠压头,其直径根据待测试样品而有所不同。 显微镜或测量放大镜可完善该设备。

这种方法有很多优点:

  • 首先,它是测试粗糙样品硬度的首选方法,而粗糙样品的硬度较其他方法更难处理。

  • 施加的测试负载很高(3000 千克)。

  • 压头的尺寸和负载有很多,这意味着测量范围非常广。

  • 布氏硬度计可以测试所有类型的金属。

  • 由于使用球形压头使压力分布均匀,布氏法的测试结果比洛氏法的测试结果更准确可靠。

但是,这种方法也有一些缺点:

  • 由于使用光学仪器测试样品表面的压痕,因此可能会产生测试误差。

  • 即使测试负荷高于其他测试方法,样品表面也必须做好充分准备,干净平整,因为该缺陷会影响测量的准确性和可靠性。

  • 这意味着使用这种方法进行的测试时间比较长(最多60秒,不包括样品制备时间)。 因此,这种方法不是常规测试的理想选择。

  • 不能使用此方法来测试圆柱面,因为它仅在平面上准确可靠。

  • 最后,由于需要用到光学设备,这种方法也比较昂贵。


    测试范围:

        测试铝合金、铜、铜合金、钢、铁等常见金属材料。

        特点:

永久压痕

采用3000kg试验力,10mm球,压出的压痕可准确反映铸铁、铸钢、锻件等粗大晶粒材料的真实硬度。测试后留下的永久性压痕可以在任何时间重复检验。

真实准确

按照真实的布氏硬度试验原理测试,与台式布氏硬度计原理相同,并非其他便携式仪器(例如里氏硬度计)得到的失真较大的换算值。

测试精确

试验力校准精度为载荷的0.5%,硬度测试精度与台式机相同。

任意方向

没有方向限制,可用于任意方向上的测量:包括上面,下面,侧面,倒置等。






3



   维氏硬度计

Vickers hardness tester


维氏硬度法是一种显微硬度测试技术。 类似于布氏法。 维氏法适用于所有固体和金属材料,硬度范围从10克力到100千克力。

维氏法和布氏法的区别在于,后者使用的是一个方形底座和固定负载的金刚石穿透金字塔。 光学仪器测量压痕。 此技术支持轻型测试负载以及高达30千克的宏负载。

这种技术的优点是:

  • 测试范围很广。 此方法可用于测试所有类型的材料,无论它们是很软还是很硬。

  • 这种测试很容易进行。

  • 计算结果与金刚石金字塔的大小无关。

  • 同样的压头可以用来测试硬度不同的材料。

  • 这项技术非常适合实验室测试。

但是,这种测量法也有缺点:

  • 这是一个比较耗时的过程,因为表面上的压痕是用光学方法测量的,例如显微镜,这也是可能的误差来源。

  • 和布氏法一样,样品的表面必须准备好。

  • 在某些材料上,由于棱锥不均匀分布的测试负载(边缘的负载高于侧面的负载),因此压痕的测量不太清晰。


        测量范围:


        可以测量工业上所用到的几乎全部金属材料,从很软的材料(几个维氏硬度单位)到很硬的材料(3000个维氏硬度单位)都可测量。


            样品要求:

    虽然维氏硬度既可以测量较软的材料,又可以测量较硬的材料,但它对试样同样有着自己的要求。只有选择合适的试样,才能避免由此带来的误差,得到准确的维氏硬度值。
    维氏硬度测试样品的要求大致如下:
    试样外表要求
    维氏硬度试样表面应光滑平整,不能有氧化皮及杂物,不能有油污。一般的,维氏硬度试样表面粗糙度参数Ra不大于0.40μm,小负荷维氏硬度试样不大于0.20μm,显微维氏硬度试样不大于0.10μm。(μm是表面粗糙度参数Ra的单位。)
    试样制备的要求
    维氏硬度试样制备过程中,应尽量减少过热或者冷作硬化等因素对表面硬度的影响。
    此外,对于小截面或者外形不规则的试样,如球形、锥形,需要对试样进行镶嵌或者使用专用平台。






4



   里式硬度计

Chinese Hardness Tester


里氏硬度计是一种测试器材,其原理是随着单片技术的发展,1978年,瑞士人Leeb博士首次提出了一种全新的测硬方法,它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面,测量冲击体距试样表面1mm处的冲击速度与回跳速度,利用电磁原理,感应与速度成正比的电压。

测试范围

钢和铸钢,合金工具钢,灰铸铁,球墨铸铁,铸铝合金,铜锌合金,铜锡合金,纯铜,不锈铜。
对于一些特殊材料的试样,用户可使用公司提供的拟合曲线软件做专用换算表。在实际生产中,使用的金属材料多种多样,由于里氏硬度计对材料的加工方式、材料的合金元素组成敏感,而里氏硬度计芯片中储存的硬度换算表不可能都满足用户的需要,用户在测试中,可以使用拟合软件做自己专用的硬度换算表。


可应用场景
机床导轨,汽车底盘的硬度检测
已安装的机械或永久性组装部件
模具型腔等试验空间很狭小的工件
大型工件大范围内多处测量部位的快速检验
压力容器、汽轮发电机及其它设备失效分析
轴承及其它零件生产流水线
金属材料仓库的材料区分

热处理工件的质量控制

特点

1、大屏幕LCD点阵液晶,LED背光显示,小巧便携设计,机身仅312.5px;
2 、七种冲击装置无需校正自动识别具有良好兼容性,具有示值软校准功能;
3、 可预先设置硬度上、下限,超出范围自动报警;
4 、大容量存储,可达600组数据;
7 、带有USB接口,配备微机软件,与PC机连接后功能更加强大,方便客户对测量数据的管理;
8 、支持测量多种硬度计制氏,即刻显示与转换:布氏(HB)、洛氏C(HRC)、洛 氏A(HRA)、洛氏B(HRB)、 维氏(HV)、肖氏(HS)
9、电源供电为两节AA(5号)电池,可连续工作150小时以上(不开背光),带有自动休眠、自动关机等节电功能;
10、采用国际流行的全封闭铝合金外壳,符合人体工程学设计。表面喷砂处理,配以不锈钢拉丝堵板,耐腐蚀的同时增加了美观性,坚固耐用。并具有优异的抗电磁,抗震动等干扰的能力。




5



 巴氏硬度计

Barcol hardness tester


巴柯尔(Barcol)硬度(简称巴氏硬度), 最早由美国 Barber-Colman公司提出,是近代国际上广泛采用的一种硬度门类, 一定形状的硬钢压针,在标准弹簧试验力作用下,压入试样表面,用压针的压入深度确定材料硬度,定义每压入0.0076mm为一个巴氏硬度单位。巴氏硬度单位表示为HBa。

适合于加工现场、仓库使用

测试范围:

  玻璃钢制品、增强或非增强硬塑料、铝及铝合金黄铜、紫铜等较软金属硬度的专用检测工具(特别 适用于玻璃钢制品)




6



 布洛维硬度计

Brouwer Hardness Tester


布洛维硬度计具备布氏,洛氏,维氏三种试验方法,七级试验力的多功能硬度机,能满足用户多种硬度测试的要求.试验力的施加、保荷和卸荷自动完成.使用方便,受到广大用户的喜爱.

测试范围:

可适用于 淬火、表面淬火钢,硬质合金钢,铸铁,有色金属,各种调质及退火钢,硬化薄钢板,也适合较软的金属,表面热处理和化学热处理等.

布洛维硬度计技术数据:

序号产品型HBRV-187.5HBRVS-187.5
1操作方式电动数显
2硬度标尺洛氏:HRA,HRB,HRC,HRD,HRE,HRF,HRG,HRH,HRK
布氏:HBW2.5/31.25,HBW2.5/62.5,,HBW5/62.5HBW2.5/187.5
维氏:HV30,HV100
3试验力

洛氏试验力:588N(60Kg),980N(100Kg),1471N(150Kg)
布氏试验力:306.5N(31.25Kg),612.9N(62.5Kg),1839N(187.5Kg)
维氏试验力:29.2N(30Kg),980.7N(100Kg)
4硬度测试范围洛氏:HRA:20~88、HRB:20~100、HRC:20~70
布氏:HBW:8HBW~650HBW
维氏:40HV~1000HV
5读数方式表盘大屏幕数显
6保荷时间2~60秒可调
7试件最大高度洛氏:170mm;布氏,维氏:100mm
8显微镜放大倍率37.5X,75X
9执行标准GB/T230.2(洛氏),GB/T231.2(布氏),GB/T4340.3 (维氏);JJG112 (洛氏),JJG150(布氏)




7



 邵氏硬度计

Shore Hardness Tester


邵氏硬度计本硬度计(橡胶硬度计)广泛应用于橡胶、塑料的硬度测定。具有结构简单、使用方便、型小体轻、读数直观等特点,既可以随身携带手持测量,也可以装置在配套生产的同型号定荷架上定荷测定。本仪器执行JB6148-92标准。

邵氏硬度计主要分为三类:即 A型,C型和 D型。它们的测量原理完全相同,所不同的是测量针的尺寸不同。

测试范围:

A型硬度计: 用来测量软塑料、橡胶、合成橡胶、毡、皮革、D型的针尖直径为 0.2mm.即半径为R0.1。

D 型硬度计: 用来测量硬塑料和硬橡胶的硬度,例如:地板材料,保龄 球等现场测量硬度。

邵氏 C型硬度计: 用来测量泡沫材料和海绵等软性材料。

特点:

邵氏硬度计,是测定硫化橡胶和塑料制品硬度的仪器。具有结构简单、使用方便、型小体轻、读数直观等特点,产品符合GB/T531-1999及其它相关标准的要求,既可以随身携带手持测量,也可以装置在配套的SLX型邵氏硬度计测试机架上使用。




8



   国际橡胶硬度计

International Rubber Hardness Tester


IRHD硬度测试仪 - 国际橡胶硬度。 国际橡胶硬度(IRHD)测试方法可对各种形状和尺寸的橡胶部件进行高度可重复的测量。在确定橡胶O形圈的硬度时尤为重要。IRHD方法采用初始测试负载,通过压头施加到样品上。在该压痕位置将测试归零,然后施加测试力。测量两个施加力之间的距离并将其转换为IRHD硬度值。对于微尺度,预加载力为0.85gf,对于常规尺度,预加载力为30.5gf。微观测试力为15.63 gf,常规尺度为581 gf。Hugetall 可以为您提供专业的IRHD硬度计,可适用于各类橡胶产品的测试,无论您要测试何种样品的IRHD值。

测试范围:

  各类橡胶产品的测试;

北京创诚致佳科技有限公司是国内专业从事硬度计销售、选型及方案定制服务商,提供橡胶硬度计的报价和测试方案,主营产品有 进口硬度计,布氏硬度计,维氏硬度计,洛氏硬度计,显微硬度计,橡胶硬度计,赵氏硬度计,里氏硬度计。如需采购金相显微镜等产品,欢迎联系创诚致佳咨询价格。

全国统一热线:400-0022-082

联系我们: Tel: 400-0022-082, E-mail: info@hugetall.com   网站地图
