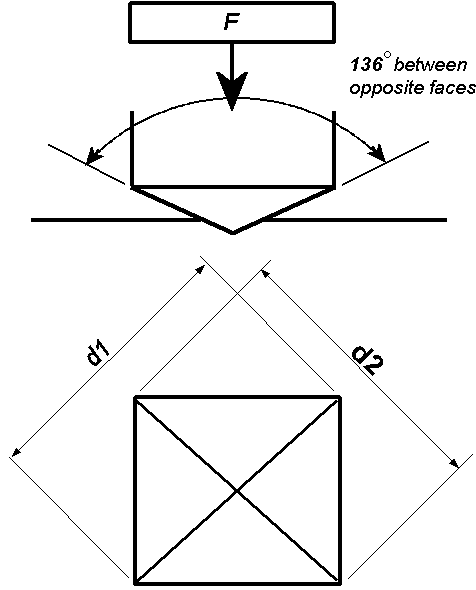

维氏硬度测试方法包括用菱形压头对测试材料进行压痕，该压头呈直角金字塔形，底部为正方形，承受1至100 kgf载荷的相对面之间的角度为136度。满负荷通常会施加10到15秒。使用显微镜测量去除载荷后留在材料表面的压痕的两个对角线，并计算其平均值。计算压痕的倾斜表面的面积。维氏硬度是通过将kgf载荷除以压痕面积的平方毫米获得的商。

F =以kgf为单位的载荷
d =两个对角线的算术平均值，以mm为单位的d1和d2


HV =维氏硬度

确定压痕的平均对角线后，可以根据公式计算维氏硬度，但使用转换表更为方便。维氏硬度应报告为800 HV / 10，这意味着使用10 kgf的力可获得800的维氏硬度。几种不同的加载设置在均匀的材料上给出了几乎相同的硬度值，这比使用其他硬度测试方法任意改变比例要好得多。维氏硬度测试的优点是可以获取非常准确的读数，并且仅一种压头就可以用于所有类型的金属和表面处理。尽管可以完全适应性强并且非常***，可以在变化的负载下测试***软和***硬的材料，

现在有一种趋势，即以SI单位（MPa或GPa）报告维氏硬度，尤其是在学术论文中。不幸的是，这会引起混乱。维氏硬度（例如HV / 30）值通常应仅以数字表示（无单位kgf / mm ²）。SI的严格应用是一个问题。大多数维氏硬度试验机使用1、2、5、10、30、50和100 kgf的力以及用于计算HV的表格。SI将涉及以牛顿为单位的报告力（将700 HV / 30与HV / 294 N = 6.87 GPa进行比较），这对工程师和技术人员实际上是毫无意义的，而且杂乱无章。要转换维氏硬度值，所施加的力需要从kgf转换为牛顿，而面积需要从mm ²转换为m ²使用上面的公式以帕斯卡给出结果。

将HV转换为MPa乘以9.807
将HV转换为GPa乘以0.009807
