1、冲头质量的影响

在肖氏硬度公式中没有考虑空气阻力的影响，式中 m 为冲头质量，m 愈小，空气阳力损失所占相对比值就大。因此，不同质的冲头所做的回跳试验结果不可相互比较。

2、冲头下落高度的影响

根据对恢复系数e“进行研究试验的结果，证明在h1变化很小的情况下，对于同一金属e值为一常数但当下落高度相差很大时，则e 值失去不变的规律。这是由于下落高度增加，空气阻力增加，塑性变形量受影响，e 值不变的规律就不存在了。因此，新型的指示型(D型)肖氏硬度计采用了较低的下落度(19 mm)和较重冲头(36.2 g)所得数据不宜与目测型(C型)氏硬度值相比较

3、试样光洁度影响

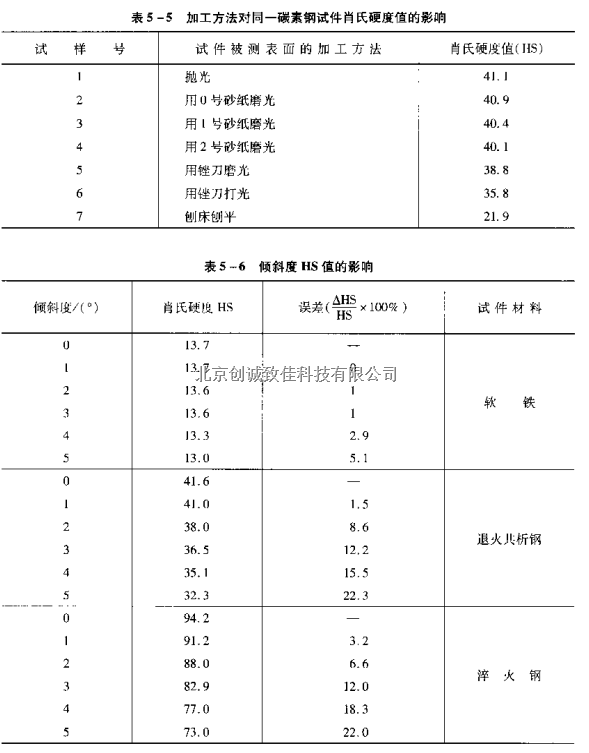

肖氏硬度检测是在金属试样表面很小的部位上进行因此试样表面加工品质对测结果有较大影响。由表5-5 可以看出，对于同一制件随试件表面加工精度的降低，所测得硬度值也减小。这是由于表面粗糙，塑性变形量增加，消耗了较多能量，使冲头回跳能减小所致，粗糙的表面也使打击点的摩擦力增加，更增加了一部分能量消耗。

4、操作的影响

当不用支架而以手扶持在大制件上检测时，只要装冲头的管稍有倾斜冲头因受摩擦阳力就不能完全自由下落和回跳，将严重影响结果的准确性。倾斜度对 HS 值的影响见表5-6。

除以上因素外，还有试样加工硬化、试件质量、试件厚度以及工作台质量等对肖氏硬度值均有影响，也应予以注意。
