塑料的硬度最通常通过Shore®（硬度计）测试或Rockwell硬度测试测量。两种方法都可以测量塑料的抗压痕性，并提供经验硬度值，该硬度值不一定与其他特性或基本特性相关。使用肖氏A或肖氏D标度的肖氏硬度是橡胶/弹性体的首选方法，也通常用于“较软”的塑料，例如聚烯烃，含氟聚合物和乙烯基。Shore A标度用于“较软”的橡胶，而Shore D标度用于“较硬”的橡胶。存在许多其他肖氏硬度标尺，例如肖氏O硬度和肖氏H硬度，但在塑料行业中大多数人很少遇到。

肖氏硬度是用称为硬度计的设备测量的，因此也称为“硬度计硬度”。硬度值由硬度计压头压入样品的深度决定。由于橡胶和塑料的回弹性，压痕会随着时间变化而变化-因此有时会记录压痕时间以及硬度值。ASTM测试方法名称为ASTM D2240 00，通常在北美使用。相关方法包括ISO 7619和ISO 868；DIN 53505; JIS K 6301，并已被JIS K 6253取代。

从该测试中获得的结果是衡量各种等级聚合物抗压痕强度的有用方法。但是，肖氏硬度计的硬度测试不能很好地预测其他性能，例如强度或耐划痕，磨损或磨损，因此不应单独用于产品设计规格。肖氏硬度通常用作弹性体规格的柔韧性（弯曲模量）的代表。肖氏硬度和柔韧性之间的相关性适用于相似的材料，尤其是在同一产品系列的一系列牌号中，但这只是经验关系，而不是基本关系。

如下表所示，两个肖氏硬度计的硬度等级之间的相关性很弱。因此，不鼓励在秤之间进行转换。对于具有类似回弹特性的材料，相关性较高，但对于可靠的转换而言仍然太低。同样，不建议在肖氏硬度和洛氏硬度之间进行转换。

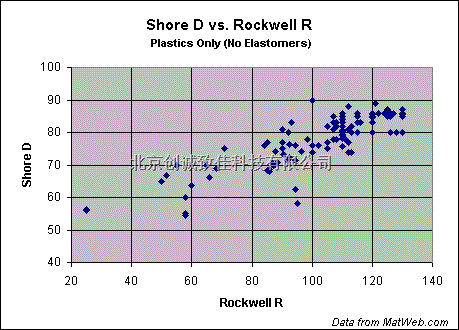

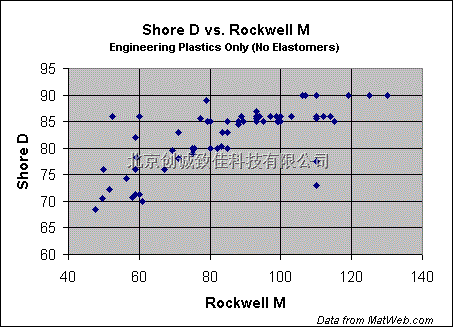

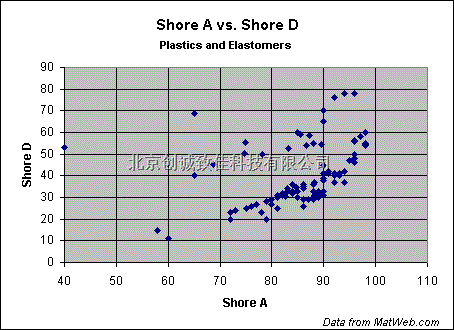

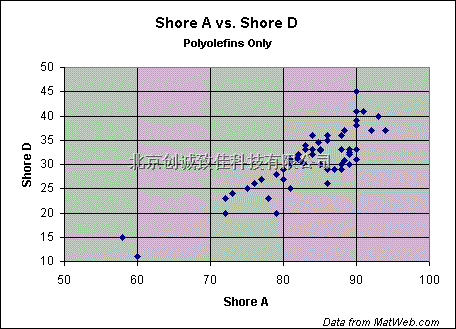

以下图表摘自聚合物制造商针对特定产品等级提供的MatWeb数据库中的数据。
